eXERD 설치 및 Oracle 연동하기

1. 회원가입 후 다운로드 하기

http://ko.exerd.com/

eXERD

2. 새로운 프로젝트 생성

파일 -> 새로작성 -> 프로젝트 -> 일반  선택해서 프로젝트명 생성하고

eXERD파일 새로 추가해준다.

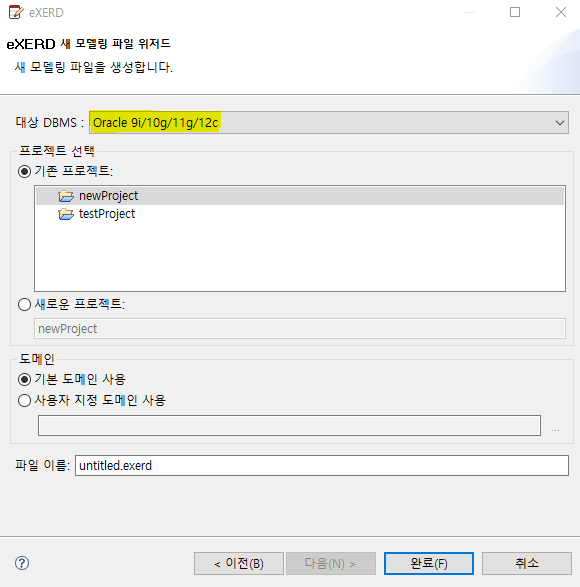

이때 주의할점 대상 DBMS가 Oracle인지 꼭 확인해야한다.

(체크 안하고 IBM으로 설정되어 있어서 삽질했다.)

개발 환경에 맞춰서 Oracle 인지 꼭 확인하고 새 파일 생성해야한다.

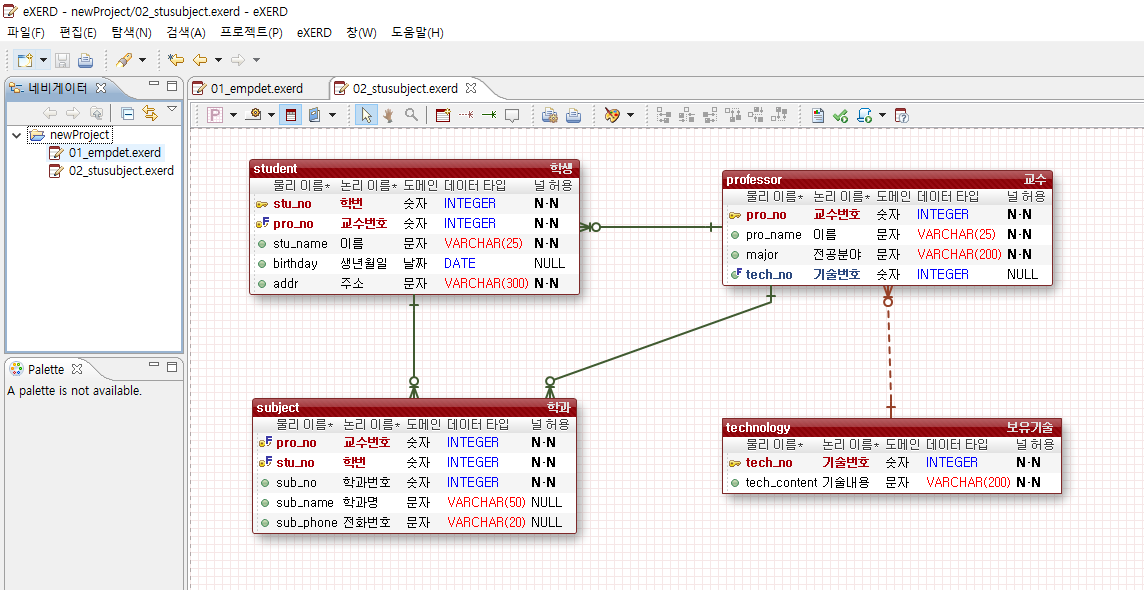

테이블 생성하고 왼쪽에서 두번째 아이콘 눌러서 논리/물리 동시편집을 선택하고 테이블 이름 변경, 칼럼생성해준다.

칼럼생성은 해당 테이블에서 Ctrl + Enter키 누르면 된다.





3. 오라클 연동하기



(1) 먼저 필요한 세팅을 완료한다.

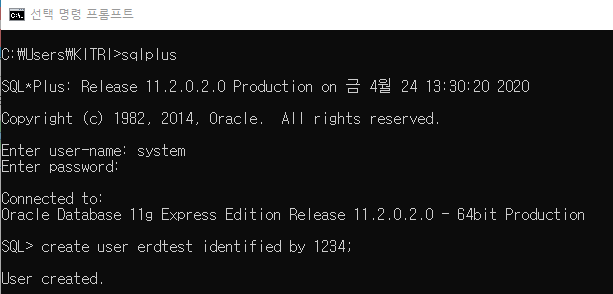

cmd > sqlplus > system계정으로 접속해서 새로운 계정을 생성해준다.



(2)

접속 권한을 부여한다.

시스템 권한 부여한다. (테이블, 뷰, 시퀀스, 프로시저, 세션 설정)

접속해본다.

생성한 계정이 잘 만들어졌는지 확인 한 후 exit; 으로 종료한다.





4. eXERD에서 포워드 엔지니어링



(1) eXERD -> 포워드 엔지니어링 선택한 후 생성(기본설정) 원하는 설정으로 바꿔준다.

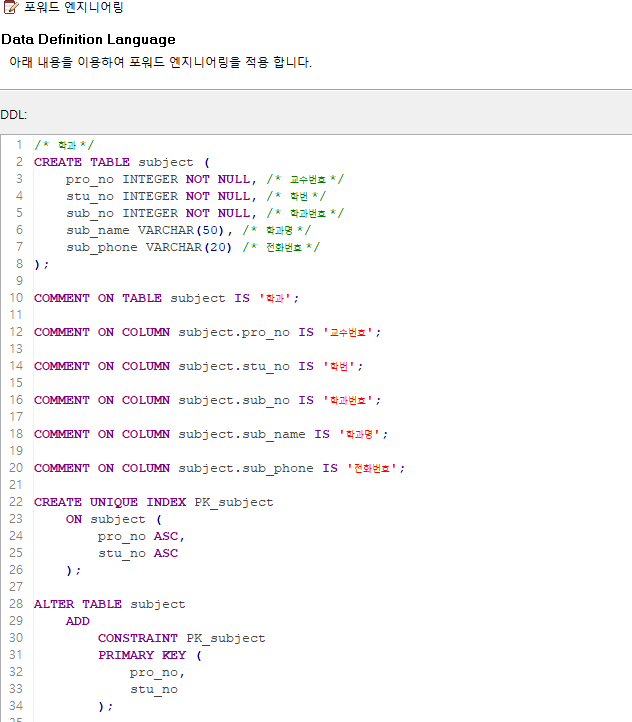

(2) 내가 작성한 테이블과 맞는지 체크해준다.

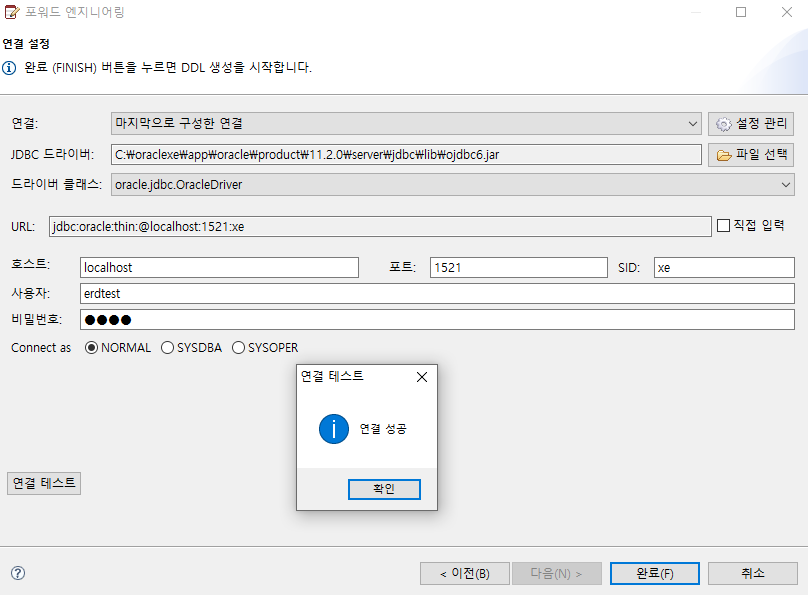

(3) 연결 테스트 해서 연결 성공 메시지가 뜨면 완료를 누른다.

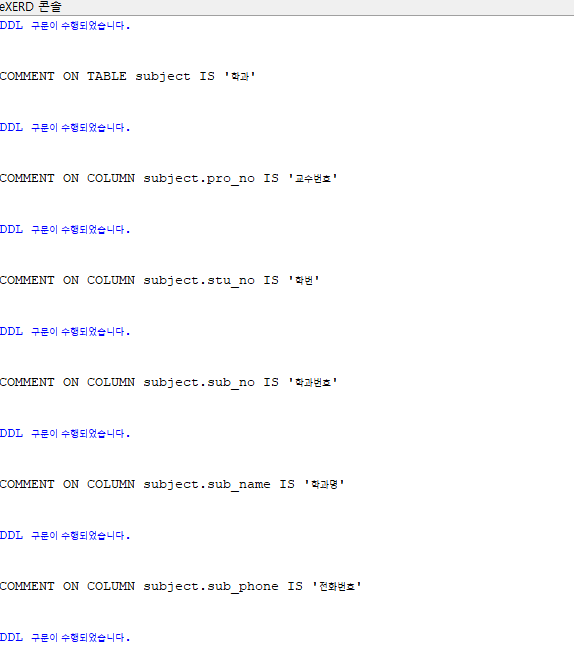

(4) 콘솔에서 테이블 생성이 된 것을 확인할 수 있다.

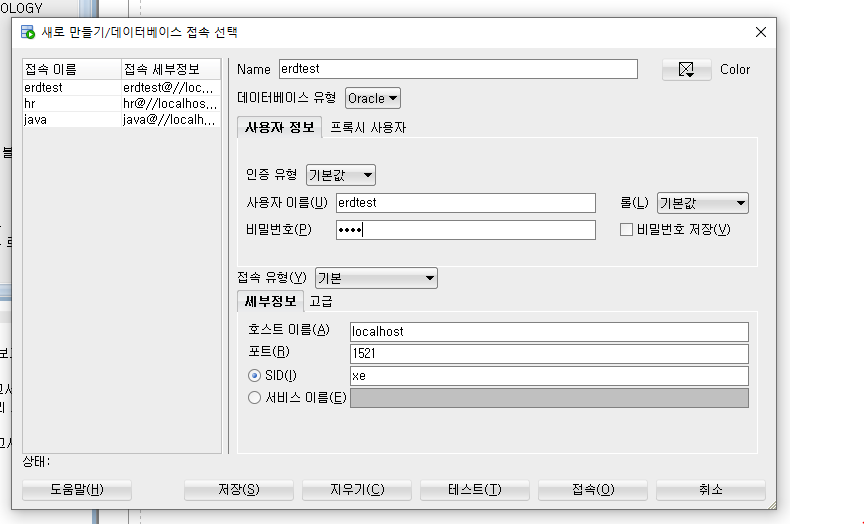

5. Oracle SQL Developer로 가서 접속 > 생성한 계정의 사용자 이름, 비밀번호 입력해준다.



(1) 테스트누르고 상태에 성공이 뜨면 접속을 누른다.

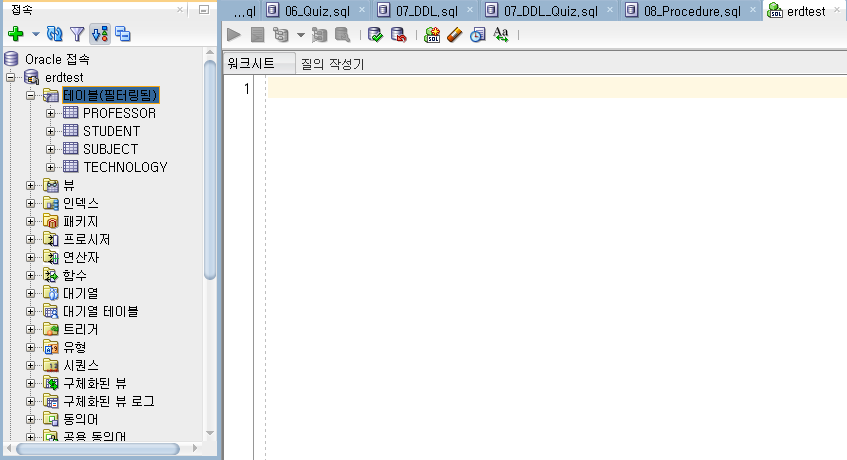

(2) 테이블이 잘 생성된 것을 볼 수 있다.
